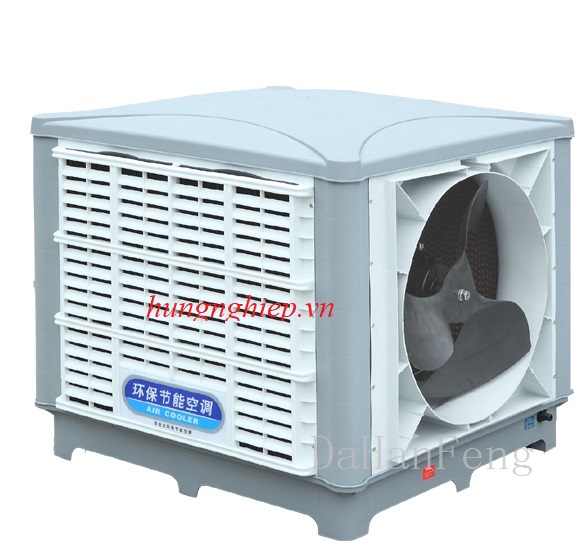

Cấu tạo của Máy làm mát nhà xưởng KT-18BS
Máy làm mát nhà xưởng KT-18BS là loại máy có cửa thổi gió ngang thân máy, máy gồm các bộ phận chính như sau:
– Vỏ máy: được chế tạo bằng nhựa PP, chống lão hoá và chống tia cực tím
– 01 Quạt hướng trục: loại 3 cánh/9 cánh hình cánh chim cắt cho lưu lượng gió lớn
– 03 Giàn làm mát (giàn lạnh) model cooling pad 5090 được lắp xung quanh và có kèm cả lưới lọc gió.
– 03 Bộ chia nước: chia nước cho 03 giàn làm mát.
– 01 Máy bơm nước: làm nhiệm vụ cung cấp nước cho giàn làm mát.
– 01 Van cấp và 01 van xả nước tự động.
– 01 Bộ điều khiển cấp lực và điện tử.
– Mặt đáy máy: làm nhiệm vụ chứa nước và gá bắt các thiết bị
Bảng thông số kỹ thuật của Máy làm mát nhà xưởng KT-18BS
| Tên thiết bị |
|
|
Máy làm mát nhà xưởng KT-18BS |
| Vỏ máy |
|
|
Nhựa PP chất lượng cao, chống lão hoá, chống tia cực tím |
| Cánh quạt |
|
|
3 cánh/9 cánh hình cánh chim cắt |
| Lưu lượng gió |
m3/h |
|
18.000 |
| Áp suất không khí |
Pa |
|
150 |
| Kiểu cửa thổi |
|
|
Quạt hướng trục, cửa thổi gió ngang thân máy |
| Công suất động cơ |
KW |
|
1,1 |
| Dòng điện |
A |
|
2,8 |
| Nguồn điện cung cấp |
V/Hz |
|
3 phase 380V, 50Hz / 1 phase 220V, 50Hz |
| Nguồn nước cấp |
|
|
Tập trung / độc lập |
| Dung tích chứa nước |
Lít |
|
25 |
| Lượng nước bay hơi |
Lít/giờ |
|
40 |
| Độ ồn |
dB |
|
70 |
| Kích thước LxWxH |
mm |
|
1090x1090x975 |
| Kích thước miệng gió |
mm |
|
670 x 670 |
| Trọng lượng |
Kg |
|
66 |
| Diện tích làm mát |
m2 |
|
100 ÷ 150 |
| Khoảng cách thổi |
m |
|
15 |
