Tấm làm mát Cooling Pad 7090

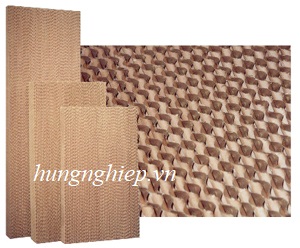

Cấu tạo của Tấm làm mát Cooling Pad 7090

Tấm làm mát Cooling Pad 7090 được cấu thành bởi loại giấy Cellulose đặc biệt có sức thẩm thấu nước cao với các rãnh vật lý có chiều cao sóng h=7mm.Các lớp sóng này đượcliên kết đan xen lại với nhau tạo thành một góc cắt là 90⁰, trong đó góc nghiêng so với phương ngang của lớp sóng chẵn và của lớp sóng lẻ là như nhau và bằng 45⁰. Nhìn bề ngoài trông gần giống với cấu trúc dạng tổ ong, với thiết kế đặc biệt này nhằm tạo ra diện tích bề mặt lớn trong cùng một thể tích không gian, làm tăng khả năng tiếp xúc, cọ sát và va đập giữa dòng không khí chảy dối với bề mặt nhăn của tấm giấy thấm ẩm. Trên bề mặt của tấm giấy hình thành lên các màng nước bao phủ, khi có luồng không khí đi qua tại đây xảy ra quá trình bay hơi nước vào không khí, đồng thời có sự thay đổi cả về nhiệt độ và độ ẩm nên người ta gọi quá trình này là quá trình trao đổi nhiệt ẩm.

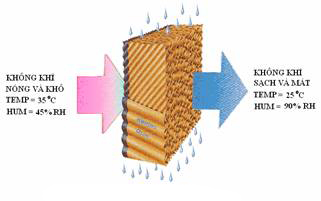

Nguyên lý làm mát của Tấm làm mát Cooling Pad 7090 Tấm làm mát Cooling Pad áp dụng nguyên lý bay hơi nước tự nhiên, khi cho không khí nóng và khô được hút qua tấm Cooling Pad ướt, nước sẽ hấp thụ nhiệt của dòng không khí nóng và tại đây xảy ra quá trình bay hơi nước, khiến cho nhiệt độ không khí giảm xuống và độ ẩm tăng lên mức phù hợp. Việc ứng dụng tấm làm mát Cooling Pad vào việc làm mát không khí đã chứng tỏ là một trong những biện pháp đáng tin cậy và kinh tế nhất. Với cơ chế tự làm sạch và khả năng thẩm thấu của loại giấy Cellulose đặc biệt này đảm bảo cho tấm giấy không bị mủn trong môi trường nước, độ bền của giấy tương đối cao.

Quá trình trao đổi nhiệt ẩm giữa nước và không khí: Nước có nhiệt độ thấp hơn nên khi bay hơi hấp thụ một phần nhiệt từ không khí và nóng dần lên, ngược lại không khí nhả nhiệt nên nhiệt độ không khí giảm đi đồng thời độ ẩm cũng tăng lên thích hợp.

Ứng dụng chính:

– Trong các ngành công nghiệp: Nhà xưởng sản xuất may mặc, dệt len, giầy da, bao bì, xưởng cơ khí, gara ô tô, đan lát mây tre, gốm sứ,..

– Trong các ngành dịch vụ: Nhà hàng, siêu thị, quán bia, khu vui chơi giải trí,..

– Trong lĩnh vực trồng trọt: Vườn ươm cây giống, trồng hoa, cây cảnh,..

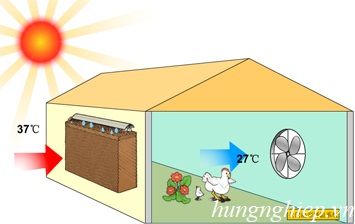

– Trong lĩnh vực chăn nuôi: Chuồng nuôi gia súc, gia cầm,..

Các thông số cơ bản của tấm làm mát Cooling Pad 7090: H   : Chiều cao của tấm Cooling Pad W : Chiều rộng của tấm Cooling Pad D   : Chiều dầy của tấm Cooling Pad h   : Chiều cao của sóng a   : Góc nghiêng của lớp sóng “chẵn” hoặc “lẻ” so với phương ngang Trong đó: H tiêu chuẩn: 1200, 1500, 1800 và 2000 mm W tiêu chuẩn: 300, 500 và 600 mm D tiêu chuẩn: 100, 150 và 200 mm h tiêu chuẩn: 7 mm a tiêu chuẩn: 450 Góc cắt giữa các lớp sóng xếp chồng nhau: a+a = 900

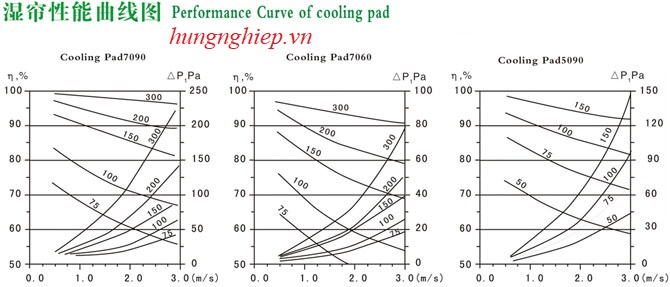

Đường đặc tính hiệu suất bay hơi và độ giảm áp suất của tấm làm mát Cooling Pad 7090:
