Hệ thống làm mát áp suất âm

LĨNH VỰC ỨNG DỤNG:

  • Trong các ngành công nghiệp: Nhà xưởng sản xuất may mặc, dệt len, giầy da, bao bì, xưởng cơ khí, gara ô tô, đan lát mây tre, gốm sứ,..
  • Trong các ngành dịch vụ: Nhà hàng, siêu thị, quán bia, khu vui chơi giải trí,..
  • Trong lĩnh vực trồng trọt: Vườn ươm cây giống, trồng hoa, cây cảnh,..
  • Trong lĩnh vực chăn nuôi: Chuồng nuôi gia súc, gia cầm,..

Video hệ thống làm mát áp suất âm:

Hệ thống làm mát áp suất âm được cấu thành từ tổ hợp các thiết bị sau:

  1. Hệ quạt hút công nghiệp có công suất, lưu lượng lớn
  2. Hệ giàn làm mát, bao gồm:
    • Tấm làm mát (Tấm trao đổi nhiệt) Cooling Pad 7090
    • Khung máng nước
    • Lưới bảo vệ, lọc bụi (thiết bị tuỳ chọn)
  3. Hệ thống đường ống nước cấp, nước hồi và đường ống phân phối nước
  4. Hệ máy bơm nước
  5. Bể nước tuần hoàn
  6. Tủ điện điều khiển
  7. Thiết bị, vật tư hệ thống điện
  8. Giàn tấm chắn nylon (tuỳ theo từng nhà xưởng cụ thể: có thể có hoặc không)

Điều kiện nhà xưởng để có thể lắp đặt hệ thống làm mát áp suất âm:

  • Nhà xưởng cần lắp đặt phải kín.
  • Trong điều kiện nhà xưởng không kín, cần phải gia cố lại những chỗ hở trước khi lắp đặt như (vách xung quanh, trần hoặc mái, cổng trời, khe hở, ô thoáng, cửa sổ, cửa ra vào,..).
  • Khi hệ thống hoạt động, nhà xưởng phải được đóng kín.

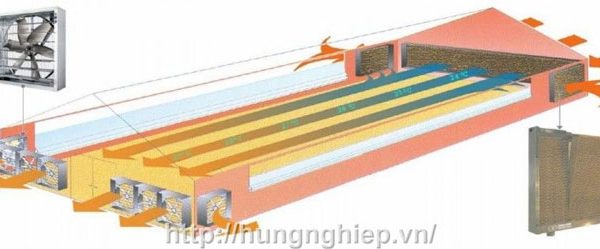

Sơ đồ và nguyên lý hoạt động của hệ thống làm mát áp suất âm:

am_2

Hệ thống làm mát áp suất âm hoạt động theo nguyên lý tạo áp suất âm trong nhà xưởng bằng cách:Một đầu nhà xưởng lắp đặt hệ quạt hút công nghiệp với lưu lượng gió lớn để hút toàn bộ không khí nóng, ô nhiễm và bụi công nghiệp trong xưởng thải ra ngoài.Tại đầu hồi nhà xưởng phía đối diện với quạt hút được lắp đặt hệ khung giàn làm mát (được cấu thành bởi các tấm làm mát, tấm phân phối nước có kích thước tiêu chuẩn lắp ghép lại với nhau và được bao bọc bởi khung máng nước inox) các tấm làm mát này được máy bơm thường xuyên cung cấp nước bằng cách tưới đều trên đỉnh bền mặt của tấm phân phối sau đó thấm ẩm trên toàn bộ bề mặt của các tấm làm mát. Nước sau khi qua tấm làm mát về hệ ống máng nước và đường ống thu hồi trở về bể để tiếp tục vòng tuần hoàn mới. Không khí nóng và khô từ bên ngoài qua các tấm làm mát, trao đổi nhiệt trực tiếp với nước và trở thành không khí sạch và mát, tạo độ ẩm thích hợp và giảm nhiệt độ không khí trong nhà xưởng.

Sơ đồ và nguyên lý hoạt động của hệ thống làm mát áp suất âm:

am_2

Hệ thống làm mát áp suất âm hoạt động theo nguyên lý tạo áp suất âm trong nhà xưởng bằng cách:Một đầu nhà xưởng lắp đặt hệ quạt hút công nghiệp với lưu lượng gió lớn để hút toàn bộ không khí nóng, ô nhiễm và bụi công nghiệp trong xưởng thải ra ngoài.Tại đầu hồi nhà xưởng phía đối diện với quạt hút được lắp đặt hệ khung giàn làm mát (được cấu thành bởi các tấm làm mát, tấm phân phối nước có kích thước tiêu chuẩn lắp ghép lại với nhau và được bao bọc bởi khung máng nước inox) các tấm làm mát này được máy bơm thường xuyên cung cấp nước bằng cách tưới đều trên đỉnh bền mặt của tấm phân phối sau đó thấm ẩm trên toàn bộ bề mặt của các tấm làm mát. Nước sau khi qua tấm làm mát về hệ ống máng nước và đường ống thu hồi trở về bể để tiếp tục vòng tuần hoàn mới. Không khí nóng và khô từ bên ngoài qua các tấm làm mát, trao đổi nhiệt trực tiếp với nước và trở thành không khí sạch và mát, tạo độ ẩm thích hợp và giảm nhiệt độ không khí trong nhà xưởng.
